Potencjometry linkowe – precyzyjny pomiar położenia liniowego

Potencjometry linkowe, znane również jako enkodery linkowe, to wyjątkowe urządzenia pomiarowe, które służą do precyzyjnego pomiaru położenia liniowego. Ich konstrukcja i zasada działania sprawiają, że są niezastąpione w wielu aplikacjach, od przemysłu maszynowego po robotykę. W tym artykule przyjrzymy się, jak działają potencjometry linkowe, jakie mają zastosowania oraz dlaczego są tak popularne w nowoczesnych systemach pomiarowych.

Czym jest potencjometr linkowy?

Potencjometr linkowy to rodzaj czujnika położenia, który mierzy odległość liniową, wykorzystując rozwijany przewód (linkę) połączony z potencjometrem lub enkoderem. Linka jest połączona z mierzonym obiektem, a gdy obiekt zmienia swoje położenie, linka rozwija się lub nawija, obracając mechanizm potencjometru, co przekłada się na zmianę oporu lub sygnał cyfrowy. W efekcie możemy dokładnie określić przemieszczenie obiektu na podstawie zmiany sygnału elektrycznego.

Jak działa potencjometr linkowy?

Działanie potencjometru linkowego opiera się na prostym, ale skutecznym mechanizmie:

1. **Linka przymocowana do ruchomego obiektu** – Główna część urządzenia to wytrzymała, elastyczna linka, która jest przymocowana do elementu, którego położenie chcemy mierzyć.

2. **Mechanizm rozwijający** – Gdy obiekt porusza się, linka rozwija się lub nawija, co obraca wewnętrzny bęben potencjometru lub enkodera.

3. **Przetwarzanie sygnału** – Obrót mechanizmu powoduje zmianę rezystancji (w przypadku potencjometru) lub generuje sygnały impulsowe (w przypadku enkodera). Na podstawie tych zmian urządzenie pomiarowe przelicza przesunięcie liniowe.

W zależności od technologii, potencjometry linkowe mogą być analogowe lub cyfrowe. Analogowe potencjometry linkowe mierzą przemieszczenie poprzez zmianę oporu, podczas gdy cyfrowe enkodery linkowe przetwarzają ruch na sygnały elektryczne, które można precyzyjnie odczytać w systemach sterowania.

Zalety potencjometrów linkowych:

Potencjometry linkowe oferują szereg zalet, które sprawiają, że są powszechnie stosowane w wielu branżach:

1. **Precyzyjny pomiar na dużych dystansach** – Potencjometry linkowe są w stanie dokładnie mierzyć przemieszczenia nawet na znacznych odległościach, sięgających kilkunastu lub kilkudziesięciu metrów, co czyni je doskonałym rozwiązaniem w aplikacjach przemysłowych.

2. **Prosta instalacja i obsługa** – Dzięki elastycznej lince czujniki te można łatwo zamontować w miejscach, gdzie inne systemy pomiarowe byłyby zbyt skomplikowane lub kosztowne w instalacji. Linka może być przymocowana do ruchomego obiektu w prosty sposób, bez potrzeby skomplikowanych modyfikacji konstrukcji.

3. **Wytrzymałość i niezawodność** – Potencjometry linkowe są zaprojektowane tak, aby wytrzymać trudne warunki pracy, w tym ekstremalne temperatury, drgania czy wilgoć, co sprawia, że są niezawodnym rozwiązaniem w środowiskach przemysłowych.

4. **Wysoka dokładność i rozdzielczość** – Potencjometry i enkodery linkowe zapewniają bardzo precyzyjne pomiary, co jest kluczowe w aplikacjach wymagających dokładnego monitorowania pozycji.

Zastosowania potencjometrów linkowych

Potencjometry linkowe znajdują zastosowanie w wielu dziedzinach, gdzie precyzyjne monitorowanie położenia liniowego jest niezbędne. Oto kilka przykładów:

1. **Maszyny przemysłowe** – W systemach automatyki przemysłowej potencjometry linkowe są stosowane do monitorowania ruchu elementów maszyn, takich jak siłowniki, ramiona robotów czy suwnice. Umożliwiają one precyzyjną kontrolę położenia, co wpływa na jakość i bezpieczeństwo procesów produkcyjnych.

2. **Robotyka** – W robotyce potencjometry linkowe służą do pomiaru ruchu ramion robota, wózków transportowych i innych elementów, które muszą poruszać się w sposób kontrolowany i powtarzalny.

3. **Aplikacje motoryzacyjne** – Potencjometry linkowe są używane do pomiaru położenia elementów zawieszenia, amortyzatorów oraz innych części samochodowych, które wymagają monitorowania pozycji w czasie rzeczywistym.

4. **Budownictwo i infrastruktura** – W budownictwie potencjometry linkowe mogą być stosowane do monitorowania ruchu konstrukcji, takich jak mosty czy dźwigi, zapewniając wczesne ostrzeżenia przed niebezpiecznymi przemieszczeniami.

5. **Lotnictwo i kosmonautyka** – W przemyśle lotniczym i kosmicznym potencjometry linkowe są wykorzystywane do precyzyjnego monitorowania położenia ruchomych elementów, takich jak lotki, klapy czy anteny.

Wyzwania związane z potencjometrami linkowymi

Mimo wielu zalet, potencjometry linkowe mają również pewne ograniczenia. Na przykład, linka może być podatna na zużycie, zwłaszcza w środowiskach, gdzie występują intensywne drgania lub zanieczyszczenia. Dlatego ważne jest, aby regularnie sprawdzać stan linki oraz mechanizmu rozwijającego.

Dodatkowo, w niektórych aplikacjach może być wymagana bardzo wysoka dokładność, która przekracza możliwości standardowych potencjometrów linkowych. W takich przypadkach należy rozważyć zastosowanie bardziej zaawansowanych technologii pomiarowych, takich jak laserowe czujniki położenia.

Podsumowanie

Potencjometry linkowe to wszechstronne i niezawodne urządzenia do pomiaru położenia liniowego. Ich prosta konstrukcja, wysoka dokładność i możliwość pomiaru na dużych odległościach sprawiają, że są idealnym rozwiązaniem w wielu aplikacjach przemysłowych i inżynieryjnych. Dzięki łatwej instalacji i odporności na trudne warunki pracy, potencjometry linkowe cieszą się dużą popularnością w różnych gałęziach przemysłu, od robotyki po motoryzację.

Wybierając potencjometr linkowy, warto zwrócić uwagę na jego dokładność, zakres pomiarowy oraz odporność na warunki środowiskowe, aby zapewnić niezawodne i długotrwałe działanie.

Co charakteryzuje taśmy inkrementalne?

Taśmy inkrementalne to kluczowe komponenty w systemach pomiarowych, które znajdują szerokie zastosowanie w automatyce przemysłowej i precyzyjnych urządzeniach pomiarowych. Służą one do precyzyjnego określania przemieszczeń liniowych oraz kątowych, co jest niezbędne w wielu aplikacjach, takich jak robotyka, obrabiarki CNC czy systemy pozycjonowania. Charakteryzują się dokładnością i niezawodnością, co czyni je nieodzownym elementem w systemach wymagających precyzyjnego pomiaru i sterowania. Taśmy inkrementalne są dostępne w ofercie firmy Apm Morkom. Przyjrzyjmy się temu bliżej.

Czytaj więcej: Co charakteryzuje taśmy inkrementalne?

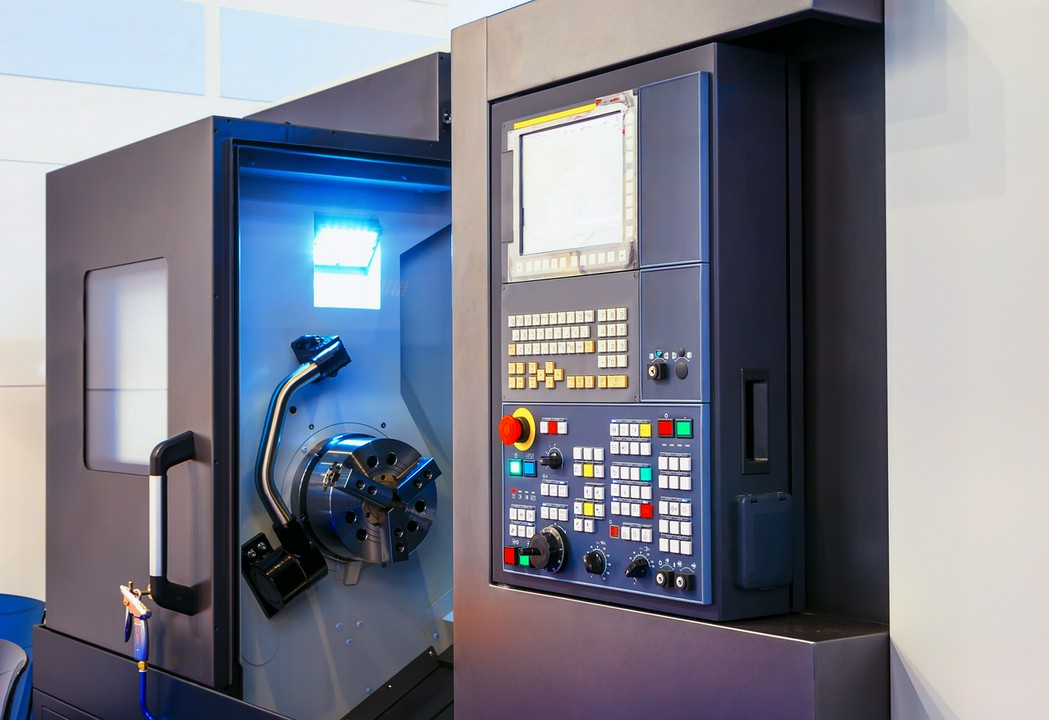

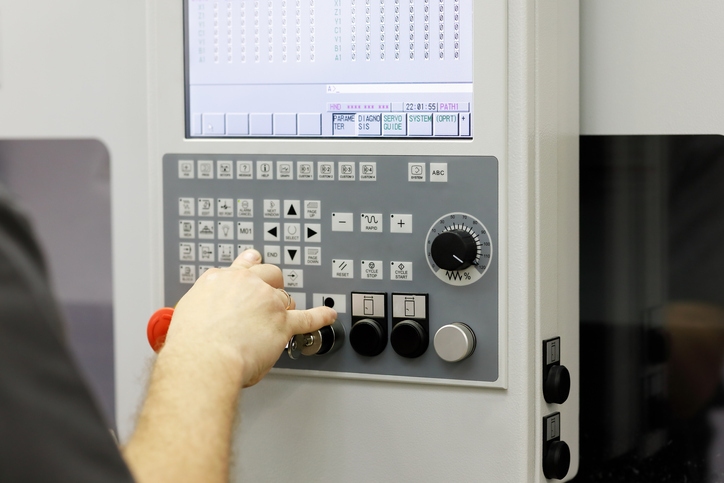

Jakie znaczenie dla efektywności procesów produkcyjnych ma sterowanie CNC?

Sterowanie numeryczne CNC (Computer Numerical Control) to technologia, która rewolucjonizuje sposób produkcji w przemyśle. Zastosowanie systemów CNC pozwala na precyzyjne i powtarzalne wykonanie skomplikowanych elementów przy minimalnej ingerencji operatora. Ta metoda sterowania obrabiarkami przyczynia się do znacznej optymalizacji produkcji, umożliwiając automatyzację nawet skomplikowanych procesów. Użycie maszyn CNC w zakładach przemysłowych nie tylko zwiększa precyzję wykonania, ale również skraca czas potrzebny na produkcję poszczególnych komponentów, co jest kluczowe w utrzymaniu konkurencyjności na rynku. Sprzęt do sterowania CNC oferuje firma Apm Morkom. Przyjrzyjmy się temu bliżej.

Czytaj więcej: Jakie znaczenie dla efektywności procesów produkcyjnych ma sterowanie CNC?

Jakie są typy enkoderów i jak dopasować je do swoich potrzeb?

Precyzja w ustalaniu pozycji elementów ruchomych jest fundamentalna dla efektywności i niezawodności w automatyce przemysłowej. W systemach takich jak linie montażowe, roboty przemysłowe czy urządzenia do obróbki CNC, dokładne określenie położenia mechanicznych komponentów jest kluczowe dla zachowania ciągłości i jakości produkcji. Błędy w lokalizacji mogą prowadzić do wadliwego montażu, uszkodzenia wyposażenia lub produktu końcowego, a nawet do zatrzymania całej linii produkcyjnej. Odpowiednia synchronizacja ruchów maszyn jest możliwa dzięki zaawansowanym systemom pomiarowym, które zapewniają wysoką dokładność i szybkość reakcji, pozwalając na optymalizację procesów i minimalizację czasu przestoju. Powszechnie używanym rozwiązaniem są enkodery obrotowe lub liniowe. Przyjrzyjmy się im bliżej.

Czytaj więcej: Jakie są typy enkoderów i jak dopasować je do swoich potrzeb?

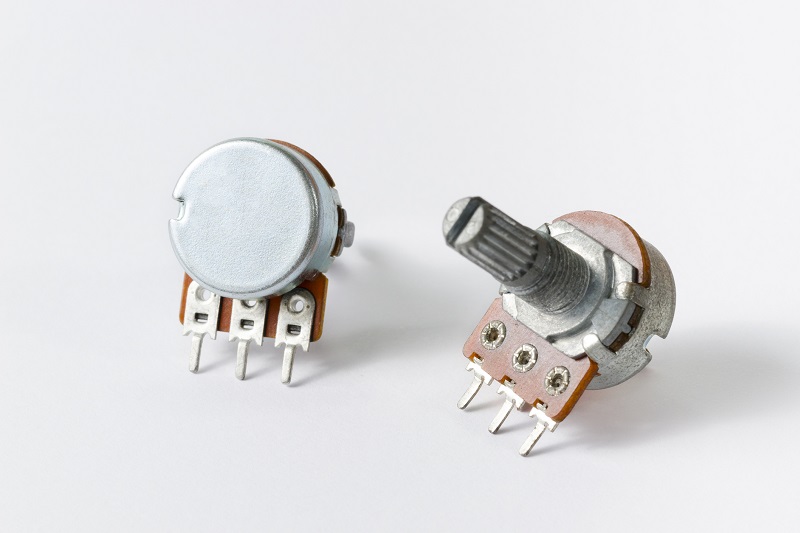

Do czego służy potencjometr liniowy?

Urządzenia elektryczne i elektroniczne są wszechobecne, stanowiąc elementy składowe większości maszyn, urządzeń, pojazdów oraz różnego rodzaju instalacji. Prawidłowe działanie takich układów wymaga jednak sprzętu, który pozwoli na dopasowywanie parametrów działania poszczególnych komponentów. Do sterowania wartością napięcia dopływającego do części roboczej konkretnego wyposażenia używane są rozmaite typy regulatorów. Ważną część aparatury kontrolnej stanowią potencjometry liniowe, dzięki którym można dopasować do potrzeb wielkość przesyłanego w układzie napięcia. Przekonajmy się, czym się one charakteryzują i sprawdźmy, gdzie okażą się konieczne.

Czytaj więcej: Do czego służy potencjometr liniowy?

Po co stosuje się enkodery liniowe?

Funkcjonowanie nowoczesnych maszyn i urządzeń przemysłowych wiąże się zwykle z korzystaniem z rozlicznych rozwiązań z obszaru automatyki, które pozwalają na usprawnienie oraz przyspieszenie realizowanych operacji, a także zredukowanie ilości powstających braków. Jednym z układów, które okazują się niezbędne do właściwego działania używanego sprzętu, jest wszelkiego rodzaju oprzyrządowanie pomiarowe. Wśród szczególnie przydatnych elementów znajdują się przede wszystkim enkodery obrotowe i liniowe. Przekonajmy się, jaka jest ich rola i sprawdźmy, na jakiej zasadzie mogą one pracować.

Czytaj więcej: Po co stosuje się enkodery liniowe?

Na co zwrócić uwagę przy wyborze liniału magnetycznego do tokarki?

Funkcjonowanie nowoczesnych maszyn i urządzeń wymaga uzyskiwania wysokiej dokładności pracy. Będzie to szczególnie ważne w przypadku sprzętu służącego do precyzyjnej obróbki skrawaniem, zwłaszcza jeżeli chodzi o tokarki. Podczas realizacji poszczególnych zadań ich element roboczy, w którym osadzony jest nóż tokarski, musi przemieszczać się o ściśle określone odcinki z ustaloną prędkością, zmieniając swoje położenie w stosunku do przedmiotu poddawanego obróbce zarówno wzdłuż osi jego obrotu, jak i w płaszczyźnie do niej równoległej. Oprzyrządowaniem, które okaże się tu niezbędne, będzie odpowiedni enkoder i liniał magnetyczny. Przekonajmy się, jak działają takie zestawy i sprawdźmy, co jest istotne przy ich wyborze.

Czytaj więcej: Na co zwrócić uwagę przy wyborze liniału magnetycznego do tokarki?

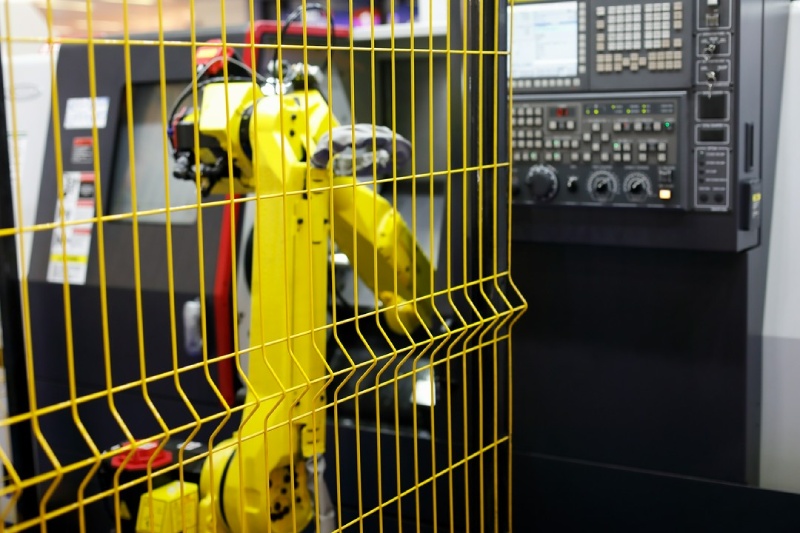

Jak działają kurtyny bezpieczeństwa?
