Enkoder liniowy mls-121 10 um
Szczegóły produktu

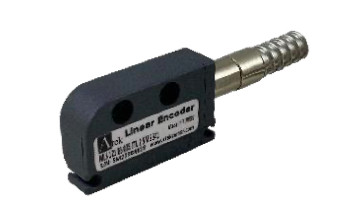

Sensor, enkoder liniowy, głowica pomiarowa ATEK MLS-121 10 µm, HPL, 5V, kabel spiral 5m
Przetwornik pomiarowy enkodera jest w pełni zintegrowany zawierając czujnik, układ dostrajania pola magnetycznego, obwód konwersji sygnału oraz obwód wyjściowy.
Przemieszczając się ponad taśmą magnetyczną czujnik ten indukuje sygnał, który po wzmocnieniu i przekształceniu na inkrementalne sygnały pozycji dociera do standardowych interfejsów wyświetlaczy, układów PLC, maszyn CNC/NC, układów pomiaru i kontroli położenia osi, itp.
Sygnał wyjściowy HPL 5V (A/A, B/B, Z/Z) to uniwersalny sygnał który współpracuje również z urządzeniami o sygnałach TTL (5V), PushPull (10-30V).

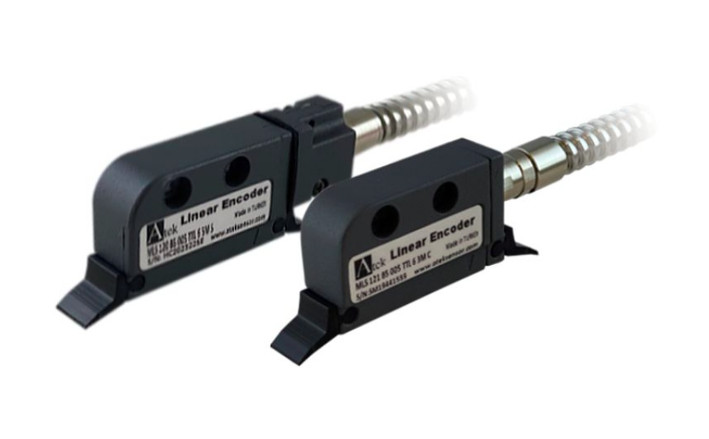

Posiadamy rownież w ofercie głowicę MLS-120, która rózni się od MLS-121 tym, że kabel montowany jest przy głowicy na specjalnej wtyczce.
Ogólne cechy serii MLS-121 :
- wbudowane sciągacze brudu
- bezkontaktowy system pomiarowy - przyrostowy
- brak zużycia elementówy
- miniaturowa głowica pomiarowa w metalowej obudowie
- wysoka rozdzielczość do 0,001mm
- standardowe wyjście sygnałowe enkodera A/A, B/B, Z/Z
- maks. długość pomiarowa do 100 m
- wysoka dokładność
- duża odporność na wibracje i wstrząsy
- maks. długość kabla 25 m.
- odporność na wilgotność
- duża tolerancja montażu
- klasa ochrony IP 67
- aluminiowa obudowa
Dane techniczne MLS-121 (Głowica pomiarowa):
| Rozdzielczość |
10 µm |
| Obwód wyjściowy |
HPL (standard) lub na życzenie: TTL, Push Pull, RS422 Line Driver |

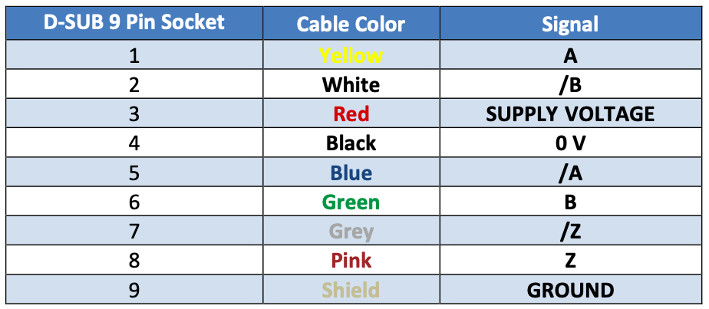

| Sygnały wyjściowe |
A, /A, B, /B, (Z, /Z |
| Prąd wejściowy | max 40 mA na kanał |
| Zasilanie |
5...30 VDC (HPL standard) lub 5 VDC (TTL) i 10...30 VDC (PP) |
| Podłączenie | aż do 100 metrów, Dł. kabla na zamówienie. |
| Maks. szczelina taśma - czujnik | do 2.5 mm |
| Prędkość przesuwu | 3 m/s |
| Taśma magnetyczna - typ | B5 |
| Powtarzalność | +/- 1 inkrement |
| Dokładność pomiaru | zobacz parametry taśmy (np. dla 5 mm taśmy magn. ±5 mikron) |
| Temperatura pracy | -25°C ÷ +85°C |
| Stopień ochrony | IP67 |
| Materiał obudowy | aluminium |

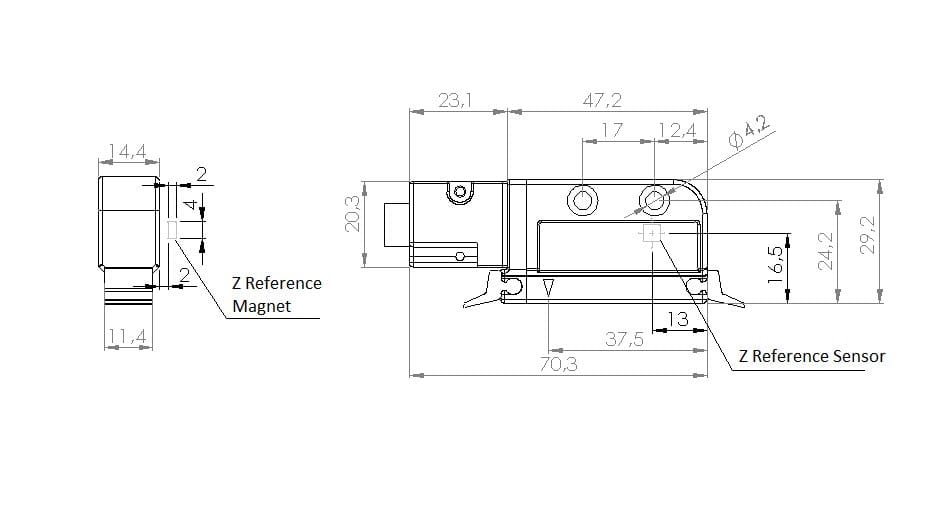

| Wymiary | na rysunku |
Typowe aplikacje:
Z możliwością pomiaru dużych odległości - większych niż metr (nawet do 100 m), łatwość montażu,
brak części stykowych / trących (czyli brak zużywania się elementów), wodoodporny przetwornik pomiarowy
oraz możliwość pracy w każdych warunkach (odporność na wodę, olej, wszelkiego typu zanieczyszczenia)
czyni ten system idealnym do zastosowań w wielu różnorodnych aplikacjach, gdzie potrzebny jest pomiar
pozycji maszyny takich jak:
obrabiarki skrawające
maszyny do obróbki drewna, kamienia, marmuru
maszyny do cięcia profili PVC
produkcji szkła
tokarki
frezarki
szlifierki
maszyny do spawania
i wiele innych
