Enkoder liniowy mls-121 5 um

DrukujEmail
Cena
Cena sprzedaży brutto: 492,00 zł
Producent: ATEK
Szczegóły produktu

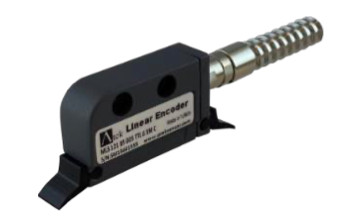

Sensor, enkoder liniowy, głowica pomiarowa ATEK MLS-121 5 µm, HPL, 5V, kabel spiral 5m



Przetwornik pomiarowy enkodera jest w pełni zintegrowany zawierając czujnik, układ dostrajania pola magnetycznego, obwód konwersji sygnału oraz obwód wyjściowy.
Przemieszczając się ponad taśmą magnetyczną czujnik ten indukuje sygnał, który po wzmocnieniu i przekształceniu na inkrementalne sygnały pozycji dociera do standardowych interfejsów wyświetlaczy, układów PLC, maszyn CNC/NC, układów pomiaru i kontroli położenia osi, itp.



Sygnał wyjściowy HPL 5V (A/A, B/B, Z/Z) to uniwersalny sygnał który współpracuje również z urządzeniami o sygnałach TTL (5V), PushPull (10-30V).

Posiadamy rownież w ofercie głowicę MLS-120, która rózni się od MLS-121 tym, że kabel montowany jest przy głowicy na specjalnej wtyczce.


Ogólne cechy serii MLS-121 :

    - wbudowane sciągacze brudu

    - bezkontaktowy system pomiarowy - przyrostowy

    - brak zużycia elementówy

    - miniaturowa głowica pomiarowa w metalowej obudowie

    - wysoka rozdzielczość do 0,001mm

    - standardowe wyjście sygnałowe enkodera A/A, B/B, Z/Z

    - maks. długość pomiarowa do 100 m

    - wysoka dokładność

    - duża odporność na wibracje i wstrząsy

    - maks. długość kabla 25 m.

    - odporność na wilgotność

    - duża tolerancja montażu

    - klasa ochrony IP 67

    - aluminiowa obudowa



Dane techniczne MLS-121 (Głowica pomiarowa):

Rozdzielczość
5 µm
Obwód wyjściowy
HPL (standard) lub na życzenie: TTL, Push Pull, RS422 Line Driver
Sygnały wyjściowe
A, /A, B, /B, (Z, /Z
Prąd wejściowy max 40 mA na kanał
Zasilanie
5...30 VDC (HPL standard) lub 5 VDC (TTL) i 10...30 VDC (PP)
Podłączenie aż do 100 metrów, Dł. kabla na zamówienie.
Maks. szczelina taśma - czujnik do 2.5 mm
Prędkość przesuwu 3 m/s
Taśma magnetyczna - typ B5
Powtarzalność +/- 1 inkrement
Dokładność pomiaru zobacz parametry taśmy (np. dla 5 mm taśmy magn.   ±5 mikron)
Temperatura pracy -25°C ÷ +85°C
Stopień ochrony IP67
Materiał obudowy aluminium
Wymiary na rysunku



mls120 tech



Typowe aplikacje:

Z możliwością pomiaru dużych odległości - większych niż metr (nawet do 100 m), łatwość montażu,
brak części stykowych / trących (czyli brak zużywania się elementów), wodoodporny przetwornik pomiarowy
oraz możliwość pracy w każdych warunkach (odporność na wodę, olej, wszelkiego typu zanieczyszczenia)
czyni ten system idealnym do zastosowań w wielu różnorodnych aplikacjach, gdzie potrzebny jest pomiar
pozycji maszyny takich jak:



    obrabiarki skrawające
    maszyny do obróbki drewna, kamienia, marmuru
    maszyny do cięcia profili PVC
    produkcji szkła
    tokarki
    frezarki
    szlifierki
    maszyny do spawania
    i wiele innych
