Liniał optyczny als-d 750mm 5um

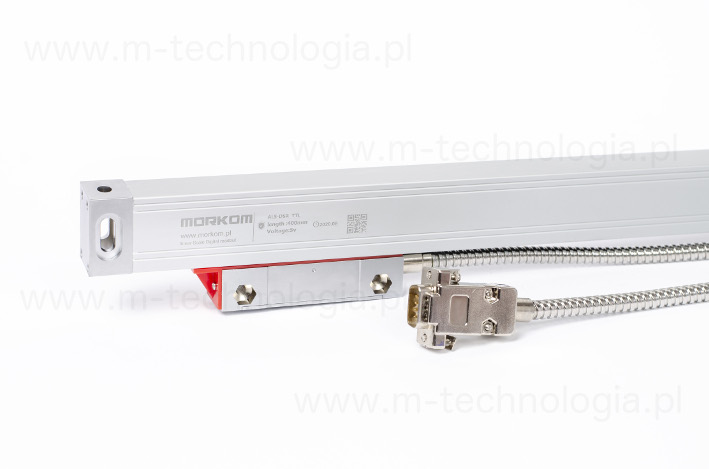

Liniał optyczny ALS-D 750 mm 5 μm TTL

Optyczne liniały pomiarowe serii ALS-D są idealne do działania na różnorodnych maszynach obróbczych: obrabiarkach konwencjonalnych oraz sterowanych numerycznie maszynach NC i CNC.
Aluminiowa obudowa oraz elastyczne uszczelnienia ochraniają liniał, głowicę oraz prowadnicę przed wiórami i innymi zanieczyszczeniami typu pył, kurz, płyn chłodzący.
Głowica pomiarowa przemieszcza się beztarciowo wzdłuż liniału. Jest ona podłączona do zewnętrznego bloku montażowego przez łącznik kompensujący nieuniknione nierówności pomiędzy liniałem a suportem obrabiarki.
Liniały pomiarowe dostępne są w obudowach pokrywających zakres pomiarowy do 3000 mm. Seria liniałów ALS-D charakteryzuje się niewielkimi rozmiarami: 21,5mm x 51,5mm (razem z głowicą).

Podstawowe cechy:

Układ przyrostowy z wyjściem A,B,Z.
Wyjście typu 5V TTL.
Dwa sygnały prostokątne TTL przesunięte o kąt 90°.
Wysoka rozdzielczość: 0.005 mm.
Dokładność: ± 3 μm/m.
Długość pomiarowa 750 mm.
Podwójne uszczelnienie.
Wysoka odporność na wstrząsy i drgania.
Łatwy montaż.
Kompaktowa aluminiowa obudowa.

Typowe aplikacje:

-centra obróbkowe,
-tokarki, frezarki, wiertarki, szlifierki,
-obrabiarki elektroiskrowe (EDM electrical discharge machines),
-maszyny do obróbki blachy,
-urządzenia do spawania,
-giętarki,
-roboty przemysłowe,
-maszyny do obróbki drewna, szkła, tworzyw sztucznych,
-itp.

Dane techniczne:
