Liniał magnetyczny atek mls-2 10000mm

DrukujEmail

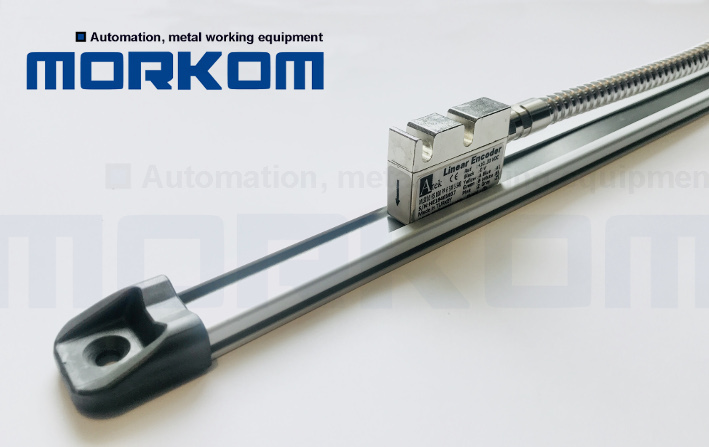

Liniał magnetyczny MLS-2
Liniał magnetyczny MLS-2
Cena
Cena sprzedaży brutto: 4270,00 zł
Producent: ATEK
Szczegóły produktu

Liniał magnetyczny ATEK MLS-2 10000mm



Podstawowe cechy :

  • pomiar bezkontaktowy bez zużywających się elementów

  • taśma w płaskim profilu aluminiowym

  • szeroki zakres rozdzielczości aż do 0,001mm

  • długość pomiarowa - 10000mm

  • niezawodny przetwornik pomiarowy

  • taśma w płaskim, aluminiowym profilu ochronnym

  • duża odporność na wibracje i wstrząsy

  • odporność na wilgotność

  • ekranowana metalowa obudowa

  • wysoka dokładność

  • łatwy montaż

  • maks. długość kabla 20 m.

  • klasa ochrony IP 67



Dane techniczne (Głowica pomiarowa):

Rozdzielczość

5 µm

Obwód wyjściowy

TTL, Push Pull, RS422 Line Driver

Sygnały wyjściowe

A, /A, B, /B, (Z, /Z opcja)

Prąd wejściowy

max 40 mA na kanał

Zasilanie

10 … 30 VDC lub 5 VDC

Podłączenie

aż do 100 metrów, Dł. kabla na zamówienie.

Maks. szczelina taśma - czujnik

do 2.5 mm

Prędkość przesuwu

3 m/s

Taśma magnetyczna - typ

B5

Powtarzalność

+/- 1 inkrement

Dokładność pomiaru

zobacz parametry taśmy (np. dla 5 mm taśmy magn. ±5 mikron)

Temperatura pracy

-25°C ÷ +85°C

Stopień ochrony

IP67

Materiał obudowy

aluminium

Wymiary

na rysunku



Dane techniczne (Taśma pomiarowa):

Grubość

1,2 mm

Długość

do 100 m

Szerość

10 mm

Liczba ścieżek

1

Dokładność

± 18 µm/m  do 50 m. długości

Znaczniki

1 mm ; 2 mm ; 5 mm

Współczynnik rozszerz. liniowej

(11 ±1) x 10-6/K

Temperatura pracy i magazynowania

-40 °C do + 120 °C



Typowe aplikacje:

Magnetyczny enkoder liniowy serii MLS-2 PS (profil system) jest przeznaczony głównie do wykorzystywania na maszynach
i instalacjach działających w ciężkich warunkach, w tym m. in.:



  • maszyny do obróbki drewna

  • maszyny do obróbki marmuru

  • maszyny do cięcia profili PVC

  • maszyny CNC i NC

  • centra obróbcze

  • frezarki, tokarki, szlifierki, wiertarki

  • maszyny spawalnicze

  • elektro- drążarki

  • prasy krawędziowe, gilotyny

  • itp.
